SmartStruxureLite: Integrované řešení pro správu malých až středně velkých budov

Rada proto vznesla požadavek doplnit stávající instalaci o řízení osvětlení pro dosažení lepšího hodnocení při LEED certifikaci a příprava pro modernizaci systému v budoucích letech. Minimalizovat se měly také náklady na renovaci a prostoje při uvedení do praxe.

Bylo proto nutnépoužití systému, který podporuje bezdrátovou komunikaci a lze jej snadno použít od řízení osvětlení až po měření a regulaci. Podmínkou bylo také umožnění bezproblémové připojení do stávajícího systému MaR.

Řešení

Společnost Schneider Electric proto navrhla použít její řešení SmartStruxure Lite. To nabízí následující vlastnosti a výhody:

• SmartStruxure Lite webové rozhraní a připojení systému třetích stran
  • řízení osvětlení je programováno pomocí webového rozhraní;
  • informace jsou předávány na stávající systém MaR pro centrální vizualizaci a využití.

• SmartStrxure Lite regulátory
• bezdrátová topologie (ZigBee síť);
• dvoucestná bezdrátová komunikace pro řízení koncových zařízení (EnOcean);
• použitelné pro řízení jak bezdrátových komponent pro MaR tak pro klasické připojení pomocí vstupů a výstupů.
• Bezdrátová koncová zařízení pro řízení osvětlení
• relé, vypínače, čidla osvětlení a čidla přítomnosti, vše řízeno jednou volně programovatelnou jednotkou;
• redukce kabeláže, prací. Lze snadno přemístit dle požadavků vzniklých při změnách v uspořádání kanceláří.

Komunikace

EnOcean - Všechny koncová zařízení použitá v  projektu podporují bezdrátovou komunikaci EnOcean. SmartStruxure Lite regulátory jsou vybaveny EnOcean vysílačem, umožňujícím ovládat všechny koncová zařízení pomocí obousměrné bezdrátové komunikace.

• Zelené zóny jsou řízeny pomocí SmartStruxure Lite regulátorů, které mohou odesílat a přijímat informace do i z okolních EnOcean koncových zařízení.

• Komunikace mezi koncovými zařízeními (bez SmartStruxure Lite) je jednosměrné a omezené na základní povely.

ZigBee - Komunikační standard ZigBee je použit pro vytvoření sítě mezi SmartStruxure Lite jednotkami. To umožňuje vytvořit bezdrátovou síť, kde všechny jednotky mohou komunikovat s jinými jednotkami v dosahu. Jedná se o nejvíce robustní a redundantní řešení bezdrátové sítě

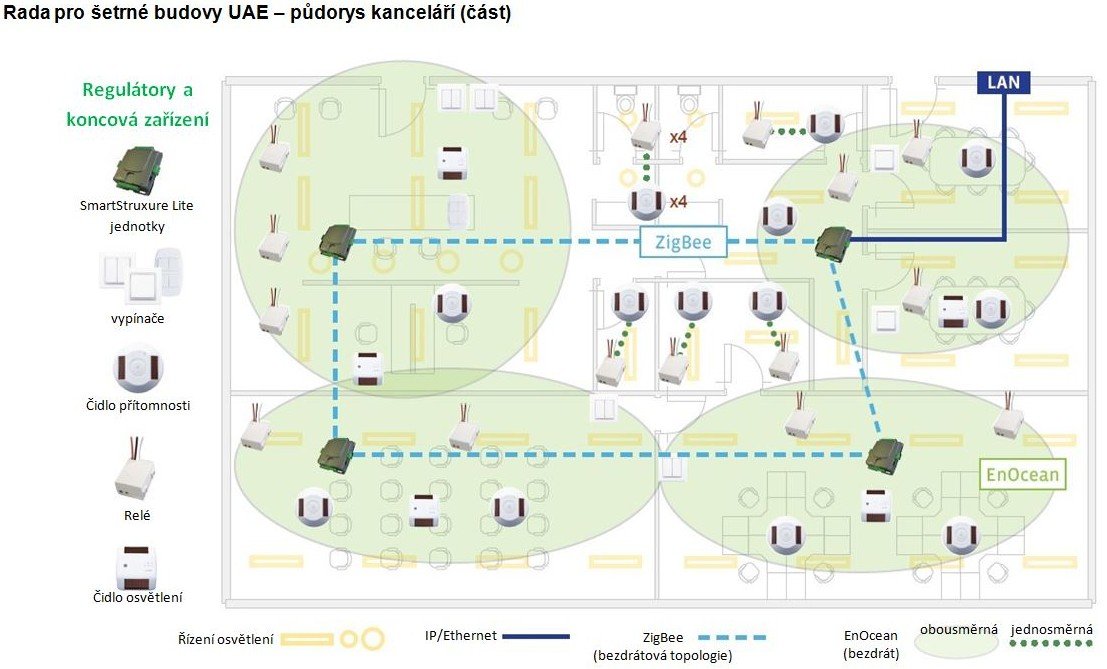

LAN (IP / Ethernet) - Každý SmartStruxure Lite regulátor má ethernetový port. Jedna taková jednotka připojená do LAN, umožní řízení celého systému pomocí webového prohlížeče. Tak jak je to použito v tomto případě kanceláře Rady pro šetrné budovy UAE.

Úspora energie, úspora nákladů a zvýšení efektivity

Čidla osvětlení

• Čidla osvětlení monitorují úroveň osvětlení v blízkosti oken, to umožňuje, aby regulátory řídili světelné zdroje v závislosti na okolní úrovni osvětlení.

Vypínače

• Použité pro ovládání osvětlení v různých zónách.

• Ruční ovladač v recepci je použit jako centrální vypínač pro všechny světla (tzv. odchodové tlačítko). Odešle jeden povel do nejbližší SmartStruxure Lite jednotky, která předá informaci do zbytku topologie k provedení povelu.

Čidla přítomnosti

• Čidla přítomnosti, která jsou pouze spárována s ovládacími relé, bez vazby na SmartStruxure Lite, řídí osvětlení na toaletách, skladech apod.

• Čidla přítomnosti v kancelářích jsou propojeny s jednotkami SmartStruxure Lite, které dle obsazenosti a přeprogramovaných vazeb v závislosti na využití budovy řídí osvětlení v daném prostoru.

Vizualizace úspor

• Ze SmartStruxure Lite sítě je posílána informace o osvětlení na stávající BACnet IP systém třetí strany. Tyto data jsou následně vizualizované, spolu s dalšími informacemi (o teplotě, kvalitě vzduchu, vlhkosti apod.), na uvítací obrazovce v blízkosti recepce, a to jak pro zaměstnance, tak i pro návštěvníky.

Řešení v praxi

Cíle splněny nebo překonány

• zvýšena efektivita řízení osvětlení k dosažení lepšího hodnoceni LEED;
• ponížení kabeláže a snížení nákladů na renovaci pomocí SmartStruxure Lite řešení s podporou bezdrátové technologie ZigBee a EnOcean.

Rozšiřitelnost a flexibilita

Koncová zařízení lze přemisťovat v závislosti na změnách uspořádání kanceláří, aniž by došlo ke ztrátě již nastavených vazeb – bezdrátové propojení s regulátory bude zachováno.

Systém je připraven pro další rozšíření pomocí fyzických vstupů a výstupů, které jsou součástí universálních regulátorů SmartStruxure Lite. Vzhledem k tomu, že regulátory mají fyzické
