Samsung dodal největší LED stěnu na českém trhu
Nové zpravodajské studio televize Nova je vybaveno těmi nejkvalitnějšími LED stěnami, které jsou v současné době k dispozici. Nechybí mezi nimi ani největší zakřivený LED panel v Česku – více než devítimetrová stěna z modulů IF015H-E.
„Šest měsíců bezchybného fungování v tak náročném provozu, jako je zpravodajské studio, které je využívané prakticky neustále, ukazuje na kvalitu řešení, které Samsung nabízí. Rozsahem a typem použitých LED modulů jde o největší instalaci svého druhu v České republice a na Slovensku,“ konstatoval Petr Ritz, Senior Sales Manager/Proffesional Displays ve společnosti Samsung. Pro Samsung jde o druhou instalaci podobného rozsahu na českém trhu, v Evropě jeho řešení využívá hned několik velkých televizních stanic.
„Vlastnímu nasazení předcházel výběr architektonického řešení. Od začátku jsme věděli, že chceme moderní studio s velkoplošnými LED stěnami. V technickém tenderu jsme vybrali LED panely Samsung, protože dávaly nejlepší obrázek na našich kamerách a mají srozumitelné servisní nastavení,“ řekl Josef Uher, technický ředitel TV Nova.
Desítky LED modulů konfigurovaných s přesností na desetiny milimetru
„Projekt se začal plánovat už v zimě 2020/21. Šlo o kompletní rekonstrukci celého studia a bylo tedy třeba pečlivě koordinovat jednotlivé části rekonstrukce. Současně bylo nezbytné dodržet daný harmonogram, protože studio muselo být vzhledem k podzimním volbám v opětovném provozu včas,“ popsal Jiří Hulík, systémový inženýr společnosti AVTG, která zajišťovala instalaci a kalibraci všech nových zobrazovacích panelů.

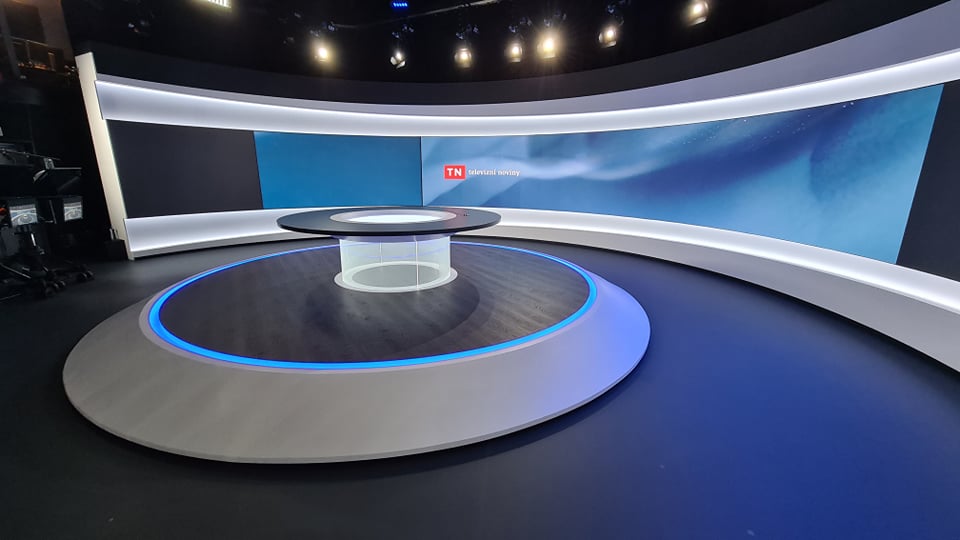

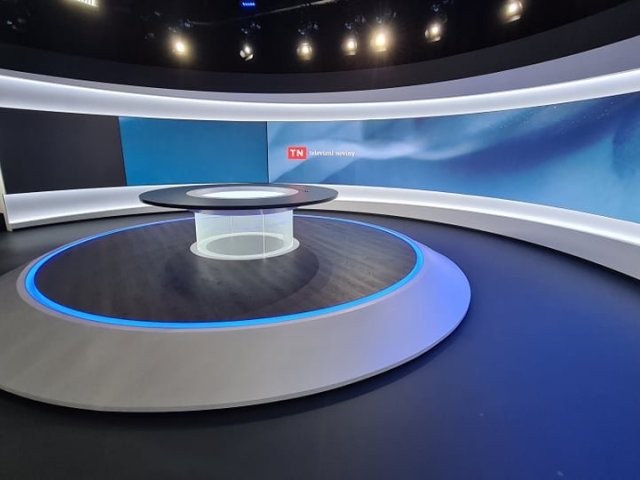

Studio tvoří tři sady panelů: hlavní sestava LED stěny „A“ představuje zmíněnou zaoblenou stěnu za hlavním moderátorským stolem Televizních novin. Na délku měří 9,1 metru a je vysoká 1,6 metru. Tvoří ji jednotlivé moduly, z nichž se dají konfigurovat stěny různých velikostí a tvarů. Moduly jsou bezrámečkové a navazují na sebe tak těsně, že není poznat, kde končí jeden a navazuje druhý. Stěnu tvoří celkem 57 takových modulů a každý je vybaven tisíci pixely, které jsou od sebe vzdáleny 1,5 mm.
Postranní dotykovou stěnu, již společnost AVTG označila jako LED sestavu „B“, tvoří devět modulů Samsung The Wall IW012A s roztečí pixelů 1,2 mm a celkovou velikostí 2,3 x 1,2 metru. Panel váží 100 kg a pracuje se standardním příkonem 800 W. Moderátoři stěnu ovládají prostřednictvím IR panelu pro dotykové ovládání.
Z modulů lze vystavět prakticky jakýkoli obrazec

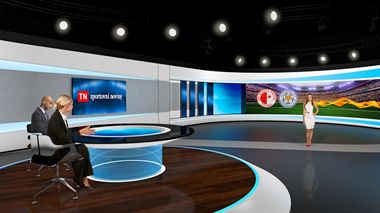

Třetí sestavu LED stěny „C“ použila televize Nova pro druhou scénu studia a je určena pro Sportovní noviny a další pořady. Jde opět o obloukovou stěnu vytvořenou ze 72 modulů Samsung IF015H-E o rozteči pixelů 1,5 mm, celkové délce 8,6 metru a výšce 2,1 metru. Z celého zpravodajského studia je tato stěna nejobjemnější, váží úctyhodných 417 kg a pracuje se standardním příkonem 4,8 kW. Stěnu doplňují dva sloupy ze stejných modulů o celkové výšce 2,1 metru a šířce 0,5 metru, které jsou samostatně otočné. Každý váží 23 kg. Ke všem LED stěnám jsou připojeny LED procesory Samsung S-BOX.
Instalace LED stěn do zpravodajského studia televize Nova byla postupná. „U stěn A a C probíhala zhruba měsíc v návaznosti na postupnou instalaci příslušné části dekorace. Instalace stěny B proběhla během 24 hodin. Vzhledem ke komplikacím s pandemií Covid-19 ve výrobním závodu se stěna B instalovala v noci už za provozu studia,“ doplnil nezvyklý postup Jiří Hulík. Kalibrace a konfigurace stěn probíhala s pomocí softwaru společnosti Samsung. „Zásadní pro správný výsledek byla i pečlivá mechanická montáž. Minimální rozteče pixelů nedávají prakticky žádný prostor pro chybnou nebo ne zcela přesnou montáž. Paralelně s přípravou instalace probíhala komunikace s grafiky TV Nova, kteří museli pro stěny vytvořit správně rozloženou grafiku,“ uzavřel Hulík.
