Vyznáte se v kabelech?

Ale zatímco telenovela jde utnout tlačítkem na ovladači, kabel prostě vybrat potřebujete, protože se bez něj nehnete dál. A protože všechny Adaptec řadiče jsou ve verzi „single“ tedy bez kabelů v balení a s téměř každou objednávkou přijde i dotaz, jaký kabel vybrat, bude lepší to hodit na papír a ušetřený čas můžeme věnovat dokoukání té telenovely…

Nové Microsemi Adaptec řadiče jsme si představili nedávno. První kusy se u nás moc neohřály, další už se řítí, tak máte-li na nějaký spadeno, výběr kabeláže Vás nemine.

Kam s ním?
V základu se kabely dělí na interní a externí. Tady je vše asi jasné, interní jde dovnitř serveru nebo počítače a propojuje řadič přímo s disky nebo s backplane úložiště. Externími kabely se připojuje externí úložiště typu JBOD storage, storage server apod., kterým rozšíříte stávající kapacitu úložných prostor.

Jak dlouhé?
Před nákupem dobře zvažte, do jaké skříně budete kabel kupovat, zejména v případě interních kabelů. I když dnešní řadiče mají porty vyvedené na konci karty a jsou tedy blíže ke klecím pevných disků, pokud byste používali větší skříň typu tower nebo skříň, kde se disky připevňují za dělící desku, nemusela by základní délka (0,5 m) stačit. K dispozici jsou tak 0,8 m a 1 m verze. U externích kabelů je to snadné, tam jsou dány 2 metry a i kdybyste dali do racku server úplně dolů a storage na opačnou stranu, budou dva metry dostatečné.

Jak rychlé?
Dvě snadné volby. 6 Gbps pro SATA disky nebo starší SAS a 12 Gbps pro nové serverové disky nebo SSD připojené ve nějakém úložišti, kde kabel propojuje řadič a backplane.

Ko ko ko konektory…
To nejzábavnější na konec. Konektor je buď přímý nebo pravoúhlý, co zvolíte je čitě na Vás, ničím se neliší. Někdy se pravoúhlý hodí pro lepší kabelový management, jindy se naopak nehodí, protože by mu něco stálo v cestě.

A teď to bude nuda:
SAS kabely mají jasně dané značení: 12 Gbps HD mini SAS je SFF-8643; 6 Gbps mini SAS je SFF-8087; SFF-8482 je 6 Gbps 4xSAS a SATA je SATA. U externích kabelů najdete SFF-8644 tedy 12 Gbps HD mini SAS a SFF-8088 což je 6 Gbps externí mini SAS.

Pochopil to každý? (já ne – pozn. autora). Tak si raději rozpitváme nějaký pěkný part number:

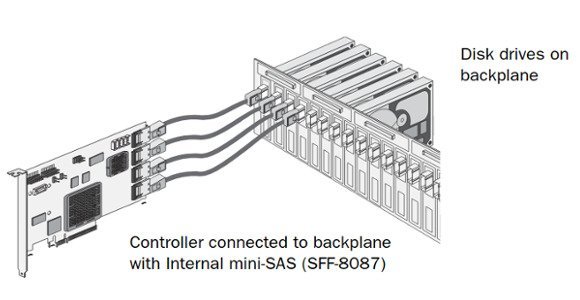

ACK-I-rA-HDmSAS-HDmSAS-1M (ACK = obecné označení Adaptec kabelu; I = Interní; rA = Right Angle tedy pravoúhlý; HDmSAS = SSF-8643 tedy 12 Gbps mini SAS; HDmSAS to samé co předchozí, ale na druhé straně kabelu; 1M = 1 metr). A máme jeden metr dlouhý interní kabel s pravoúhlými konektory pro propojení řadiče a backplane na úložišti.

Zábavné? Tak pro jistotu ještě jeden:

ACK-I-HDmSAS-4SATA-SB-.8M (ACK – už víte; I = interní; HDmSAS = 12 Gbps mini SAS na straně řadiče; 4SATA = čtyři 6 Gbps SATA porty, do disků nebo backplane; SB = SideBand – pátý kablík, který se připojuje dle potřeby do backplane a slouží k managementu úložiště, třeba LED diod; .8M = 0.8 metru). Máme tedy osmdesát centimetrů dlouhý interní 6 Gbps HD mini SAS kabel pro propojení řadiče a čtyř SATA disků nebo backplane.

Co je to proboha „backplane“?
Hrozný název, že? Někdo tomu říká „zadní rovina“, podle mě je to kravina :-). Není to nic jiného, než zadní deska s integrovaným obvodem a konektory, pro (hot-swap) připojení disků. Vezměte libovolný rámeček na disky, vyndejte je ven, koukněte se dovnitř a uvidíte „backplane“ nebo se mrkněte na krátké video níže, čas 3:30.

Nakonec to nebylo tak těžké. Až tedy budete vybírat vhodný kabel pro svůj RAID řadič, budiž Vám tento přehled pomůckou. A nebo nám napište, vybereme to společně.

-bj-
