Nové Max-PoE přepínače D-Link s podporou ONVIF

D-Link rozšiřuje řadu inteligentních Gigabit Ethernet Smart přepínačů DGS-1100 o dva nové Max-PoE modely s napájením PoE+ dle standardu IEEE 802.3at (max. 30W na port) na všech metalických portech a s podporou standardu ONVIF (Open Network Video Interface Forum) pro snadnou integraci a správu v IP kamerových systémech s prvky od různých výrobců. Díky celkovému vysokému PoE výkonu jsou tyto přepínače vhodné především pro kamerové systémy a firemní sítě, kde jsou použity PoE zařízení s vysokou spotřebou, jako jsou otočné kamery nebo Wi-Fi přístupové body či IP kamery pro venkovní použití.

D-Link

1. 6. 2016
5 min

Modely

Model DGS-1100-10MP je osazen 8 porty 10/100/1000M RJ-45 s podporou PoE+ a dvěma SFP porty pro optický uplink pomocí Mini-GBIC transceiverů. Celkový PoE výkon přepínače je 130W. Model DGS-1100-26MP nabízí 24 portů 10/100/1000M RJ-45 s podporou PoE+ a dvěma Gigabit Combo porty RJ-45/SFP. Celkový PoE výkon přepínače je 370W. Na rozdíl od běžných kancelářských přepínačů jsou u těchto Max-PoE verzí všechny metalické porty chráněné 6 kV přepěťovou ochranou. Je tak zajištěna spolehlivost sítě a ochrana investice v sítích s venkovními prvky, kde hrozí zničení metalických portů přepínače např. při bouřkách apod. Chlazení přepínačů zajišťují vestavěné větráky s automatickým řízením otáček dle skutečné teploty uvnitř přepínače. Napájení přepínačů je standardní z elektrické sítě 230V AC. Výška přepínačů je 1U a lze je instalovat do 19“ rozvaděčů pomocí montážních držáků, které jsou součástí dodávky. Přepínač DGS-1100-10MP lze umístit i na poličku do 11“ rozvaděče. Datasheet D-Link DGS-11000 Max-PoE series

Funkce

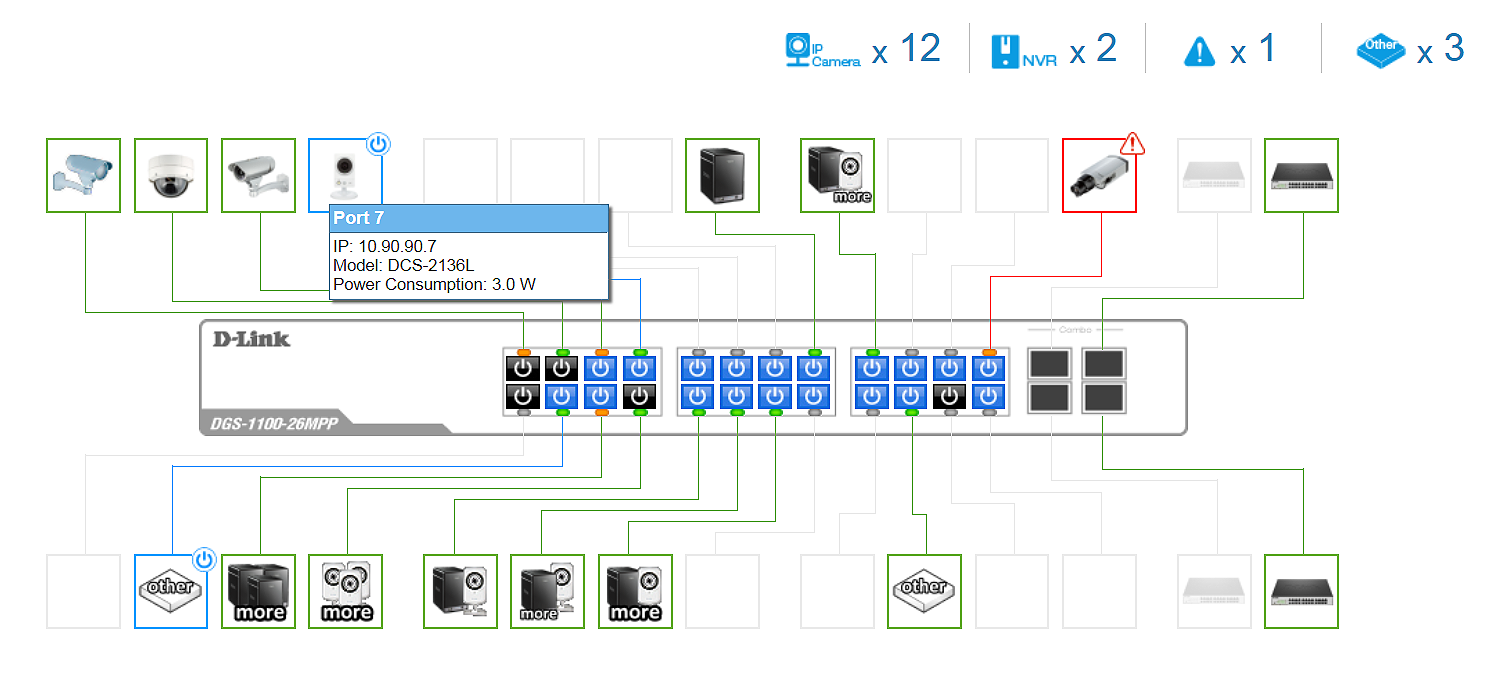

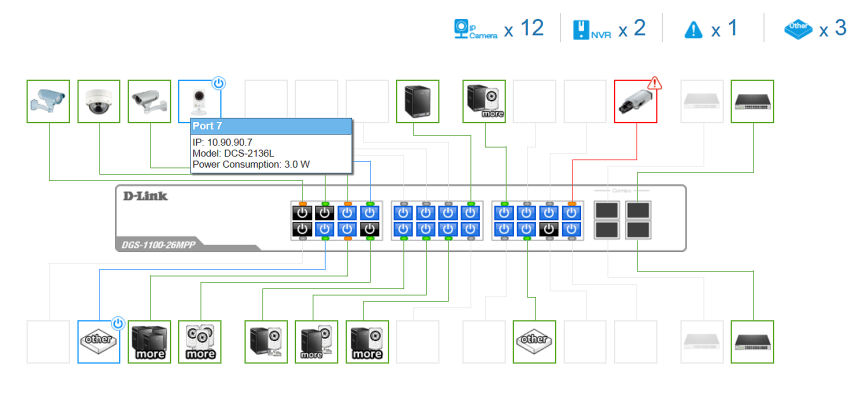

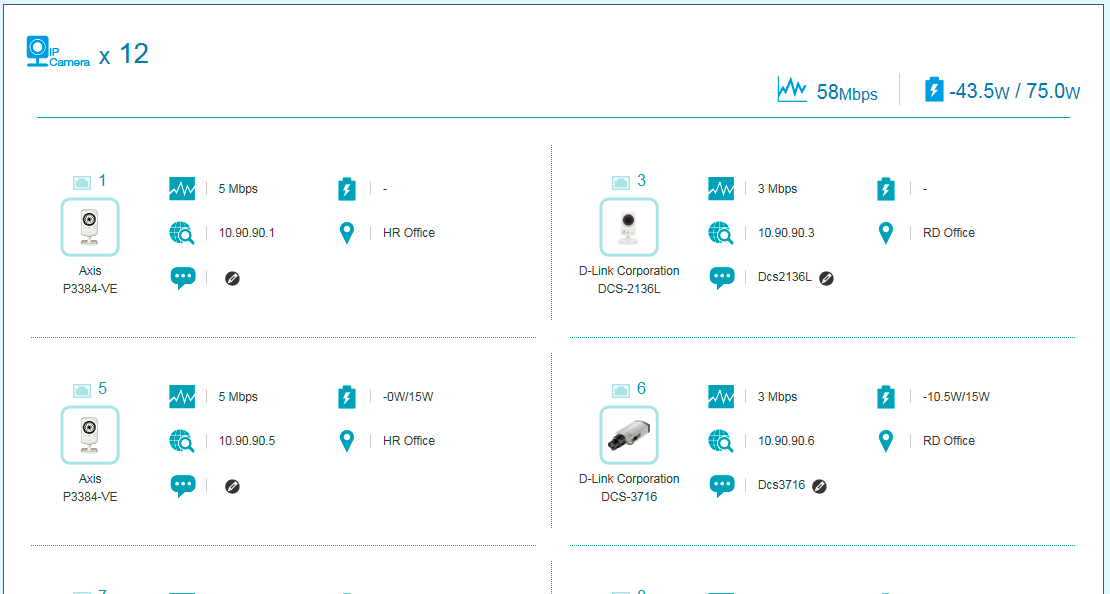

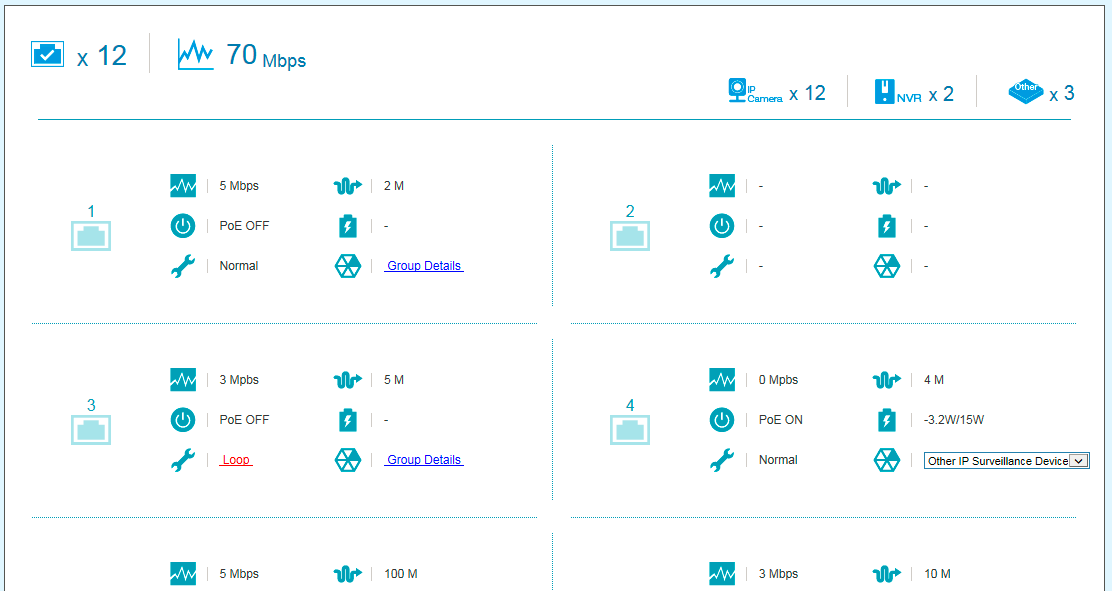

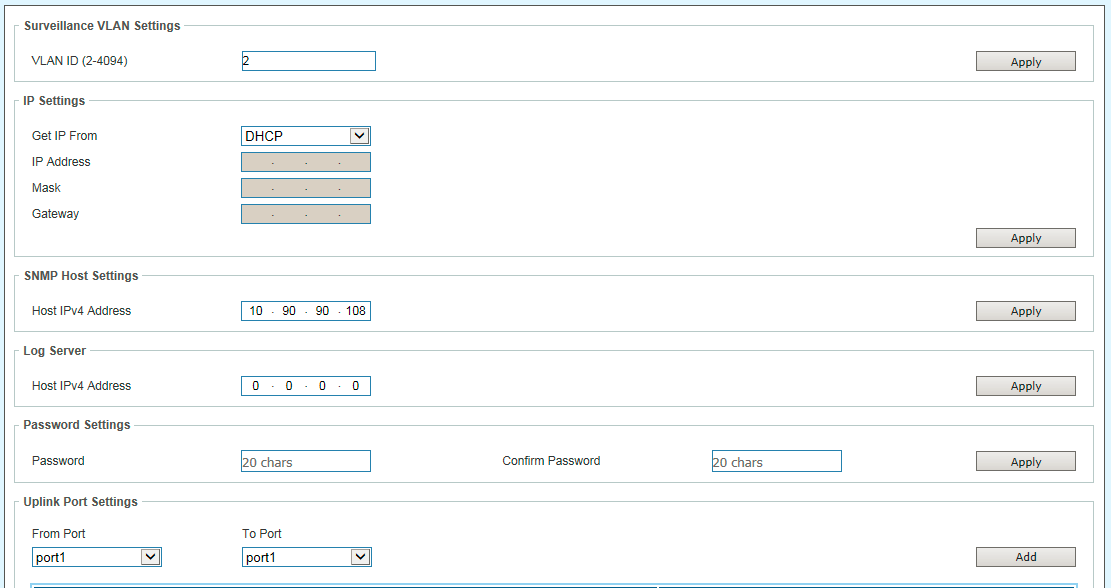

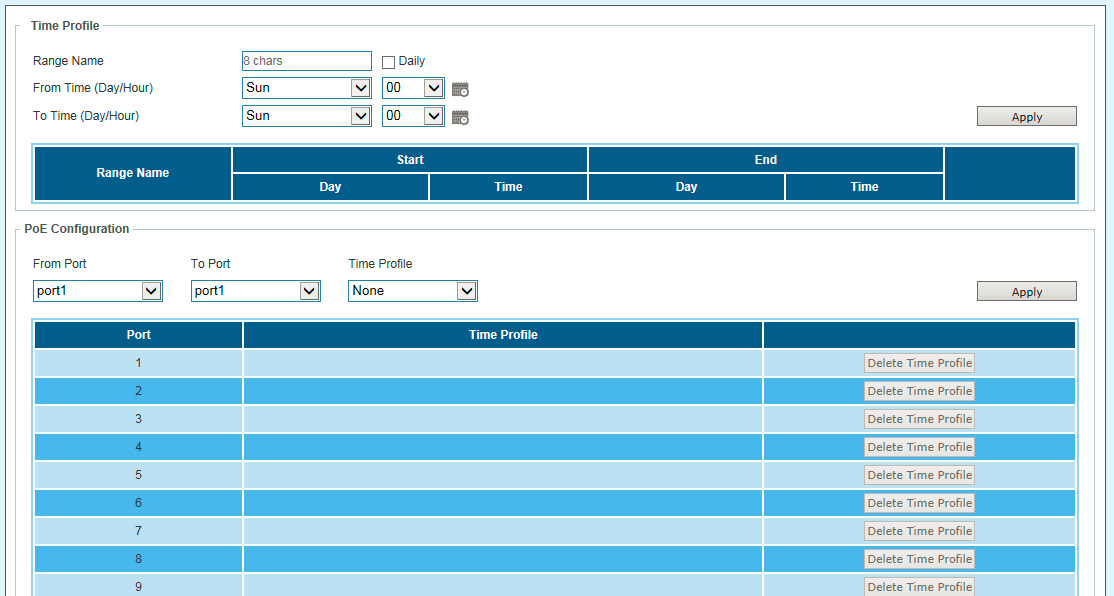

Přepínače DGS-1100-10MP a DGS-1100-26MP podporují nejen standardní L2 funkce (VLAN, QoS, STP/RSTP, agregace portů, zrcadlení portů, IGMP Snooping apod.), ale také speciální funkce pro nasazení v IP kamerových systémech. Webové rozhraní přepínačů může uživatel přepnout ze standardního rozhraní do unikátního „Surveillance“ módu, kde instalace přepínače probíhá pomocí průvodce pouze ve 3 krocích. Následně jsou pomocí standardů LLDP a ONVIF detekovaná a rozpoznaná připojená zařízení. Topologie sítě se automaticky zobrazí ve webovém rozhraní přepínače. Uživatel tak má rychlý přehled o síti, kde jsou připojené IP kamery, NVR rekordéry či jiná zařízení, jaký je jejich stav a základní nastavení. Prvky kamerových systémů jsou automaticky oddělené do samostatné virtuální sítě (funkce Auto Surveillance VLAN) a je jim přiřazena vyšší priorita provozu. PoE napájení na jednotlivých portech lze zapnout či vypnout, povolit nebo zakázat, nastavit maximální povolený odběr nebo PoE prioritu. Funkce „Time-based PoE“ umožňuje nastavit PoE napájení na jednotlivých portech pro konkrétní časy a dny v týdnu. Například při použití přepínače ve škole lze nastavit, že porty s připojenými Wi-Fi přístupovými body budou poskytovat PoE napájení pouze od pondělí do pátku od 7h do 17h, tj. pouze během provozu budovy. V době, kdy je budova uzavřena, pak nejsou přístupové body aktivní, čímž se dosáhne zajímavé úspory elektřiny. Obdobným způsobem lze nastavit, že porty, kde jsou připojené kamery, budou aktivní pouze v době, kdy v budově není běžný provoz.

Přepínače kamerových systémů bývají často instalované do kruhových topologií pro zajištění redundance linek a spolehlivosti sítě. V takovém případě nalezne uplatnění funkce Ethernet Ring Protection Switching (ERPS), která v případě výpadku některé linky nebo přepínače zajistí zotavení sítě do 300ms. Obnovení je tedy výrazně rychlejší oproti běžným Spanning Tree protokolům. Minimalizuje se tím ztráta důležitých video snímků.

Přepínače nabízí také sadu funkcí pro řešení případných problémů v síti, mezi které patří detekce smyček, diagnostika kabelů (délka, zkrat, rozpojení), indikace stavu PoE napájení, statistiky portů a množství Tx/Rx chyb, detekce abnormálních datových toků, ochrana proti DoS útokům.

Správa přepínačů

Přepínače DGS-1100 lze spravovat z intuitivního webového rozhraní se standardním nebo speciálním „Surveillance“ grafickým rozložením stránky. Správa je možná také pomocí SNMP příkazů, součástí dodávky je i bezplatná SNMP aplikace D-Link Network Assistant (DNA) pro centrální správu a dohled z grafického rozhraní. Při začlenění přepínačů DGS-1100 do rozsáhlejších podnikových sítí je vhodným řešením pro správu také NMP aplikace D-View 7, které umožňuje spravovat i bezdrátové sítě či kamery D-Link nebo integrovat prvky jiných výrobců. Tato aplikace je k dispozici na stránkách výrobce. Bezplatná zkušební verze je plně funkční a časově neomezená, lze z ní spravovat maximálně 25 zařízení. Pro použití ve větších sítích je nutné dokoupit licenci.

Záruka a SLA služby

Na přepínače řady DGS-1100 výrobce poskytuje tzv. omezenou doživotní záruku. Ta končí 5 let po ukončení prodeje a platí při zaregistrování produktu v „Samoobslužném portálu“ na stránkách výrobce do 30 dnů od zakoupení. Registraci může provést koncový uživatel nebo i prodejce. Upgrady FW a technická podpora v českém jazyce a v režimu 8x5 jsou zdarma. Volitelně může prodejce nabídnout také služby D-Link Assist Service (DAS) pro zajištění úrovně SLA. Výrobce tak podle typu služby garantuje případnou výměnu HW následující pracovní den, do 4h v pracovní dny od 8h do 17h nebo do 4h v režimu 24x7.
